Beamer und Leinwand im Gemeindesaal

Die Voraussetzungen für die  Leinwandmontage an der Traverse sind kompliziert. Aufgrund der Vorgabe, dass die Bilder an der vorhandenen Position verbleiben müssen, steht die Idealposition für die Leinwandmontage nicht zur Verfügung. Die Abstände zwischen den Traversen sind zu groß um das Leinwandgehäuse aufzunehmen.  Was nun ??

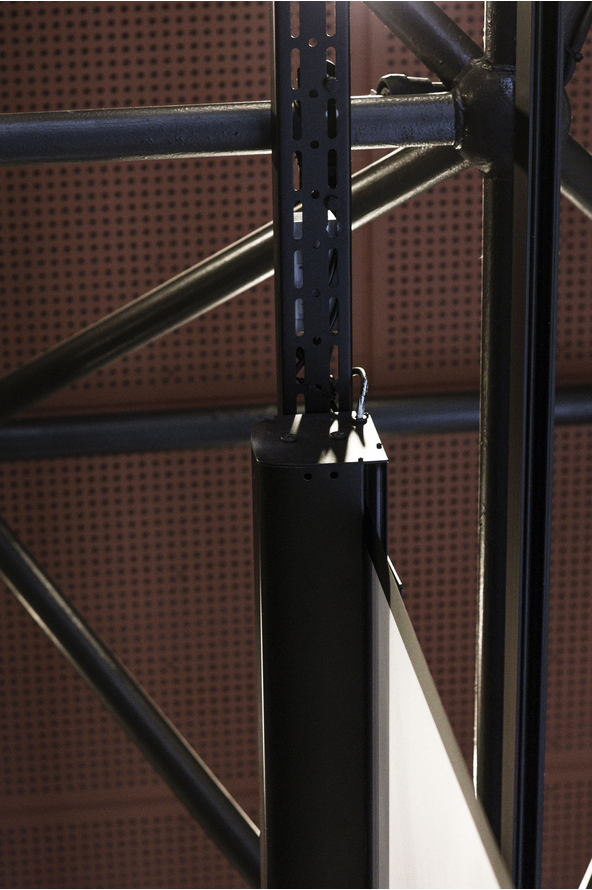

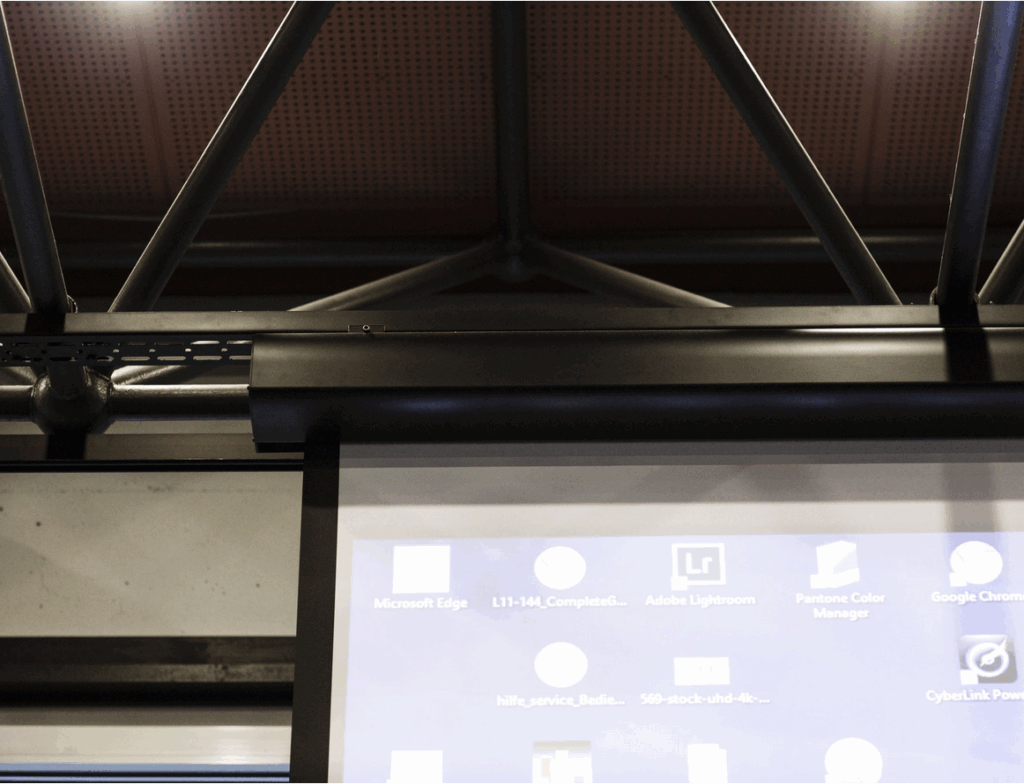

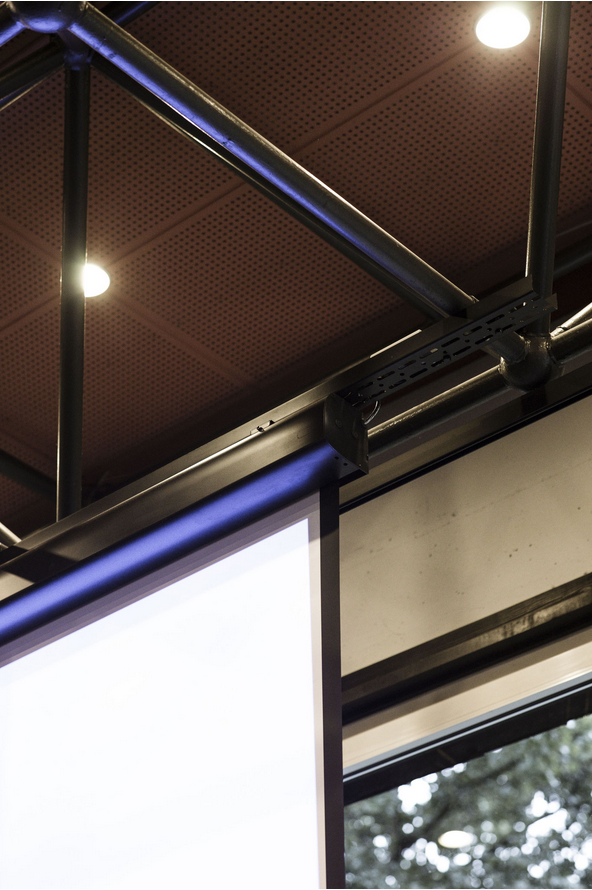

Wir haben gemeinsam mit unserem erfahrenen Montageteam nach einigen Überlegungen entschieden, eine stabile Unterkonstruktion an den Traversen anzubringen um so eine Aufnahme für das Leinwandgehäuse zu schaffen. Zusatzlich haben wir die Unterkonstruktion und auch das Leinwandgehäuse schwarz lackiert, sodass es kaum zu sehen ist.

Bei der Leinwand haben wir eine hochwertige Motorleinwand aus der Celexon Expert Serie im 1:1 Format, 300x300cm gewählt und mit einer Celexon 1 Kanal Funkfernbedienung ausgerüstet. Die Rückseite der Leinwand ist schwarz beschichtet, um dem Lichteinfall von hinten zu neutralisieren.

Falls Sie sich Fragen, warum zu einem 16:10 Format Beamer (WUXGA, 1920x1200) eine 1:1 Leinwand gewählt wurde, hier die Antwort:

Wie immer achten wir auf Flexibilität, Anpassung an die Raumverhältnisse  und die Möglichkeit verschiedenste Nutzungsszenarien zu realisieren.  Zunächst können auf der Leinwand alle Formate dargestellt werden: 16:9, 16:10, 4:3, 3:2 und auch Hochformate.  Gleichzeitig kann die Bildhöhe reguliert werden. Ist der Saal voll und vorne steht ein Redner, kann die Bildhöhe so eingestellt werden, dass der Redner unterhalb des Bildes steht und alle Zuschauer die volle Bildbreite geniessen können. Befindet sich jedoch eine kleine Gruppe oder  Kinder und Jugendlichen in dem Raum, kann die Bildhöhe entsprechnd der Körpergröße der Zuschauergruppe viel weiter nach unten korrigiert werden (keine Genickstarre für die Zuschauer).

Entscheidend ist hier auch die Kombination aus Beamer und Leinwand bzw. Nutzungsszenarien. Der vorhandene Beamer wurde mit einem entsprechenden Objektiv ausgerüstet und in einem Abstand installiert, dass die Bildgrößen flexibel an die verschiedenen Formate angepasst werden können (bei voller Bildbreite). Auch die  Bildhöhe kann einfach per Fernbedienung ( motorisch verstellbarer Zoom, Focus, LensShift) angepasst werden. Das i-Tüpfelchen ist die LensMemory Funktion des Videoprojektors. Hiermit können einmal die verschiedenen Formate und Bildhöhen eingestellt und direkt im Beamer abgespeichert werden. Ist dies einmalig konfiguriert, können zukünftig die verschiedenen Bildgrößen, Formate, und Bildpositionen direkt per Fernbedienung aus dem Speicher abgerufen werden.

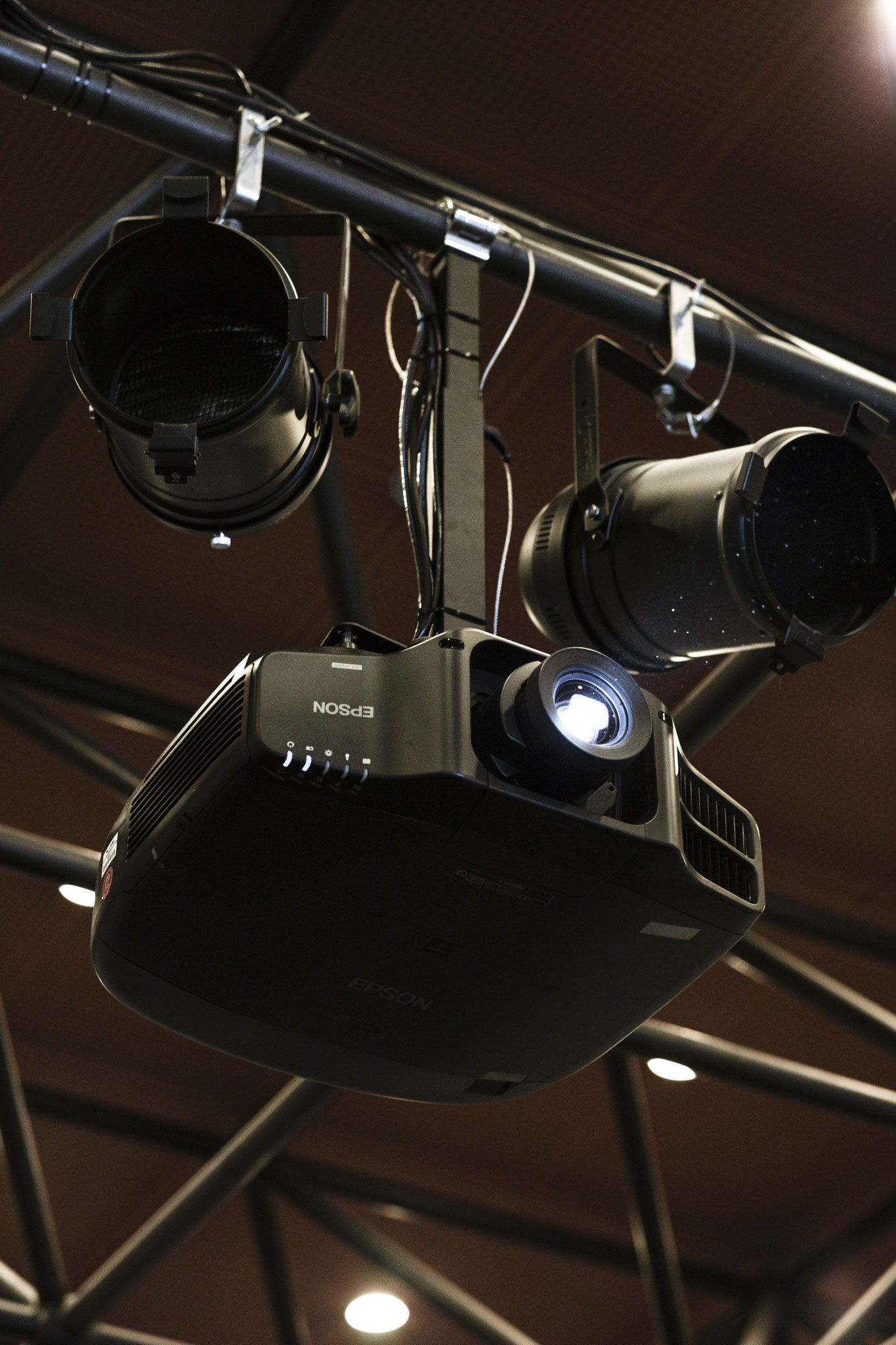

Der Videoprojektor den wir hier installiert haben ist ein lichtstarkes 7000 Ansi Lumen, WUXGA (1920x1200) Gerät mit 4k eShift Technologie, motorisch steuerbarem Zoom, Focus und LensShift inkl. LensMemory.

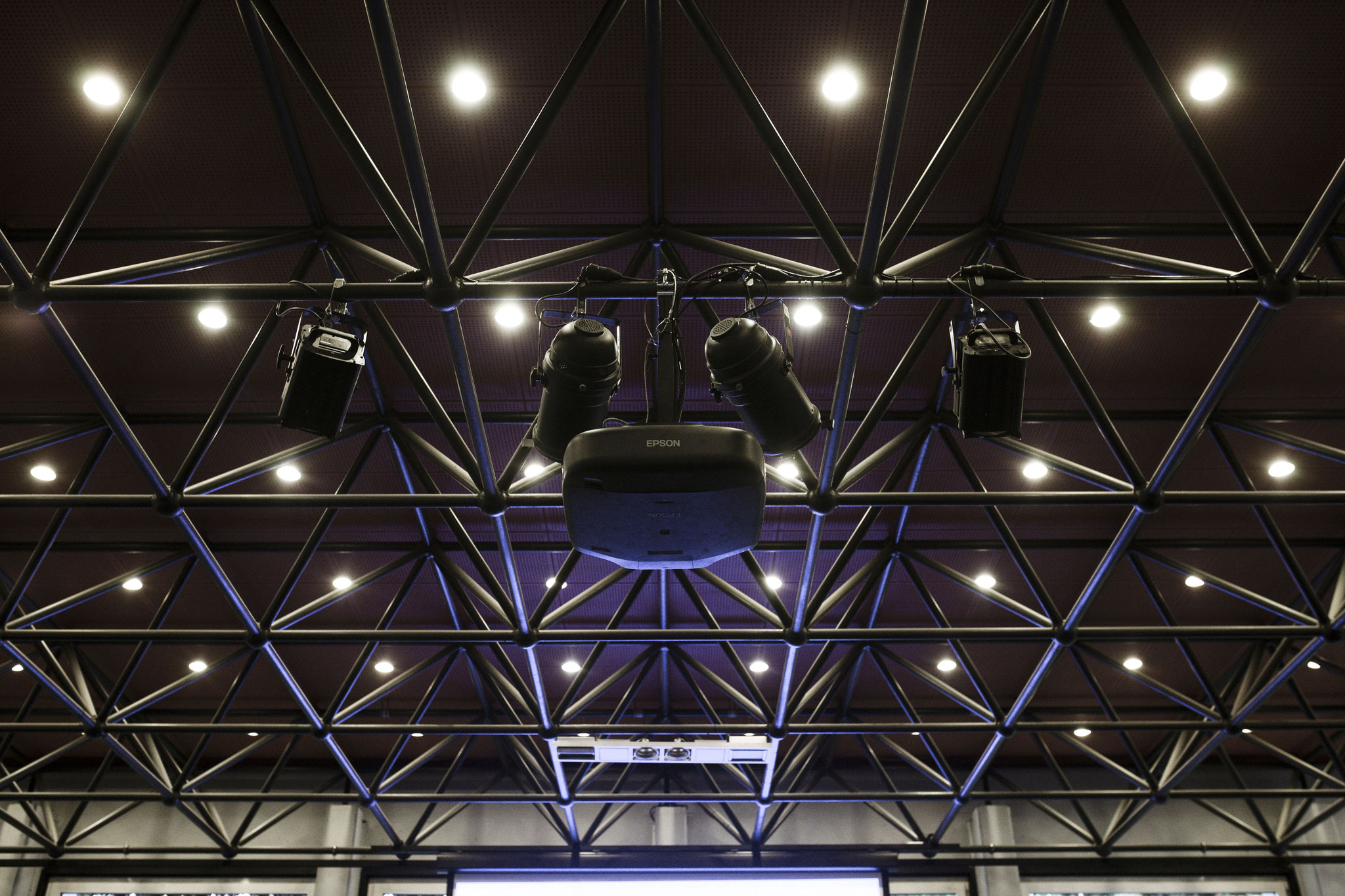

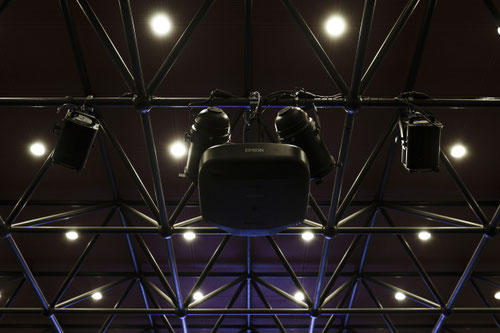

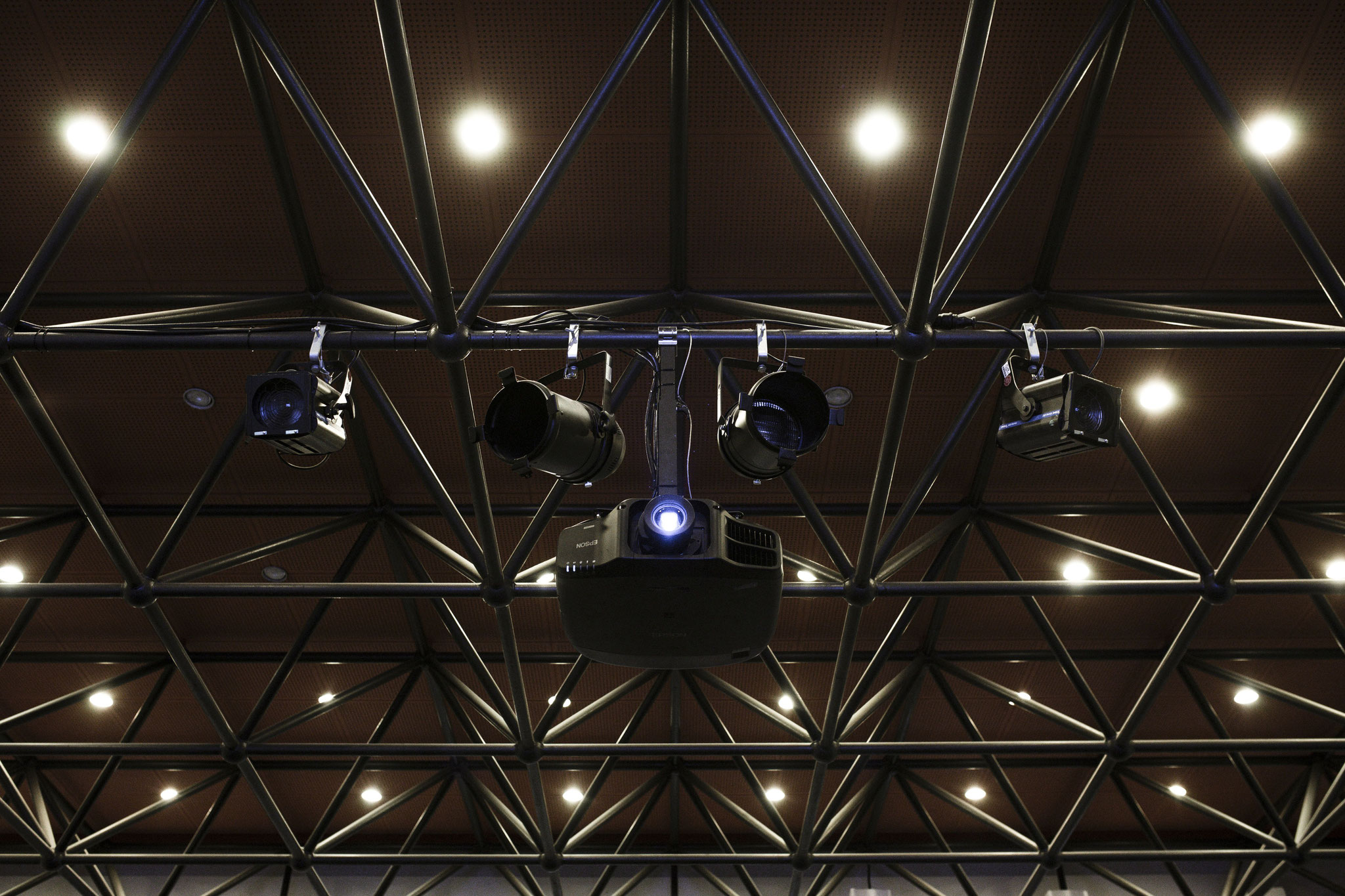

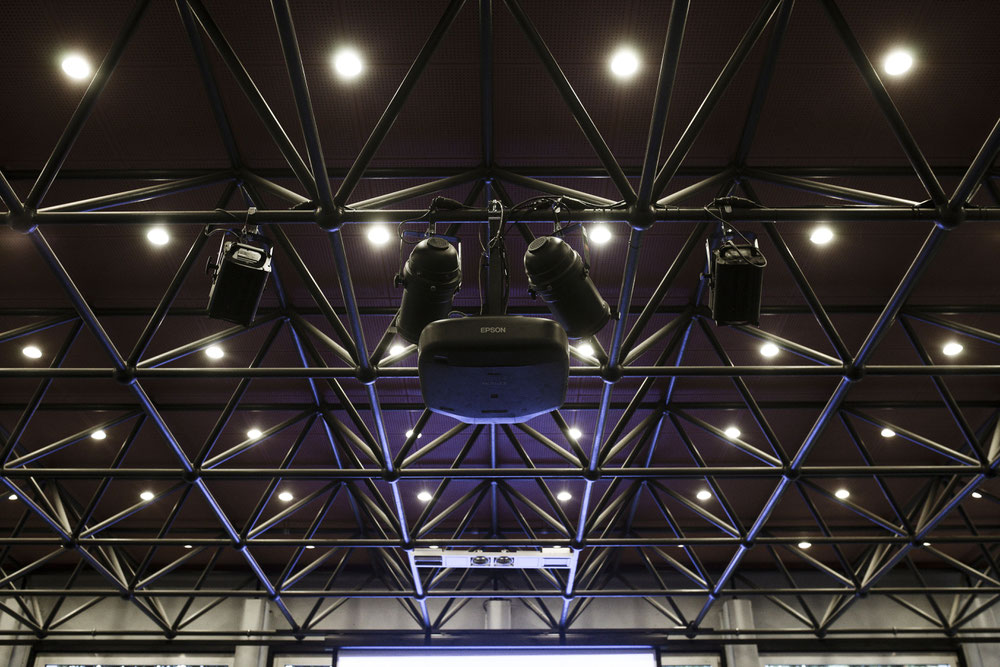

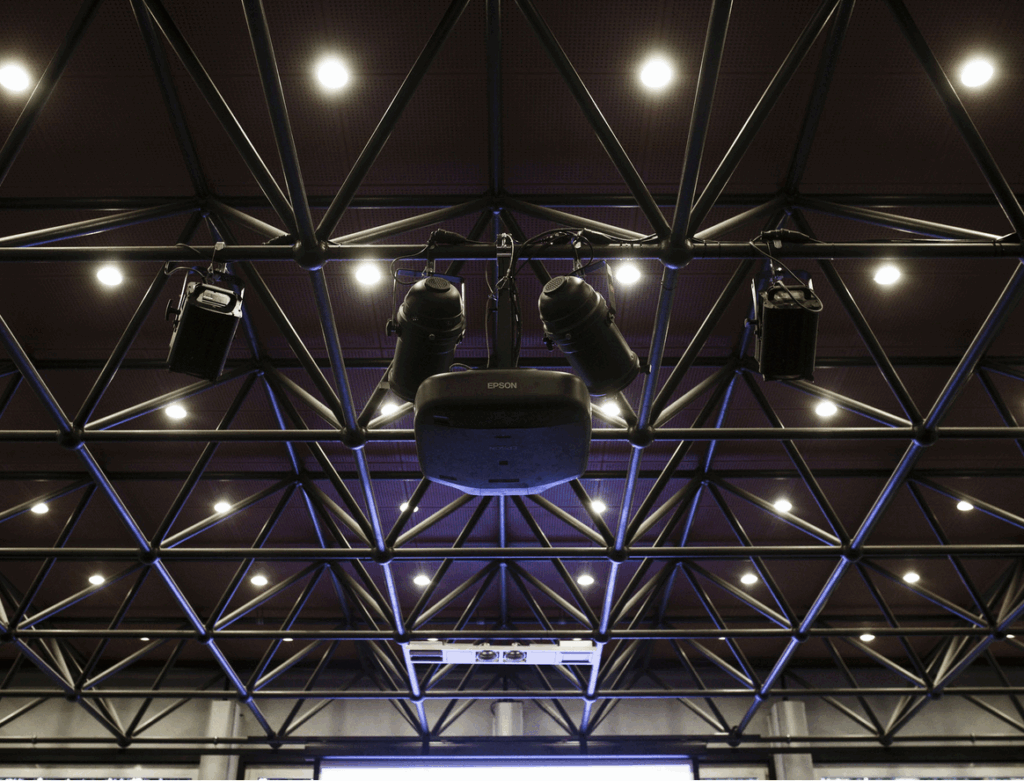

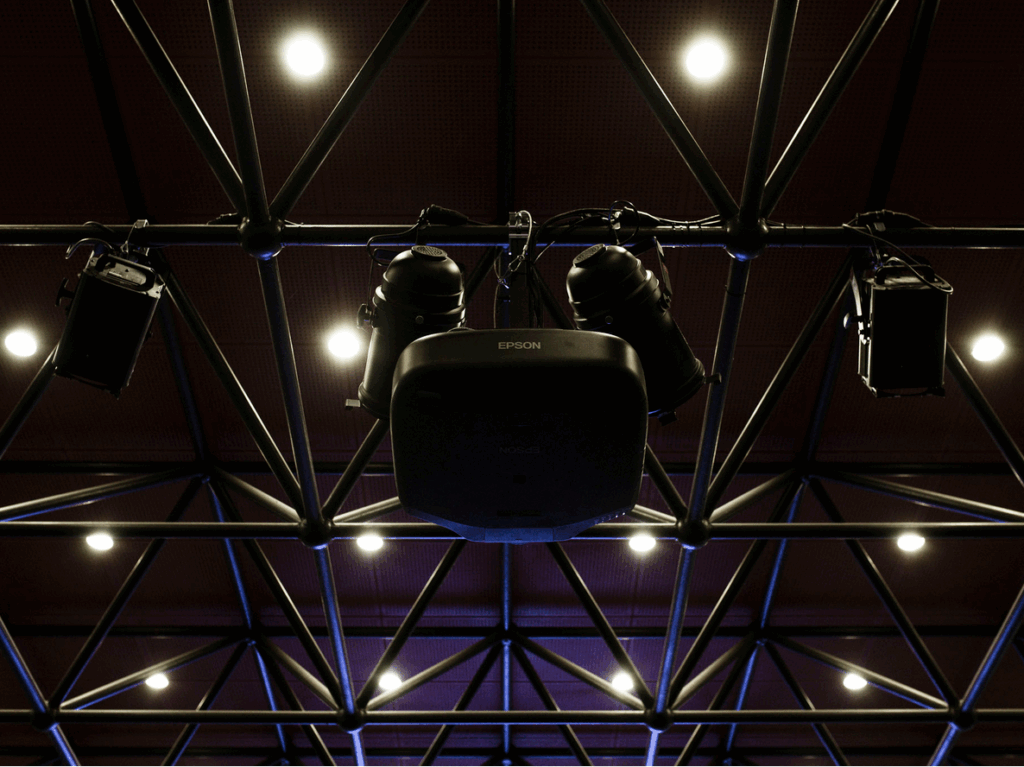

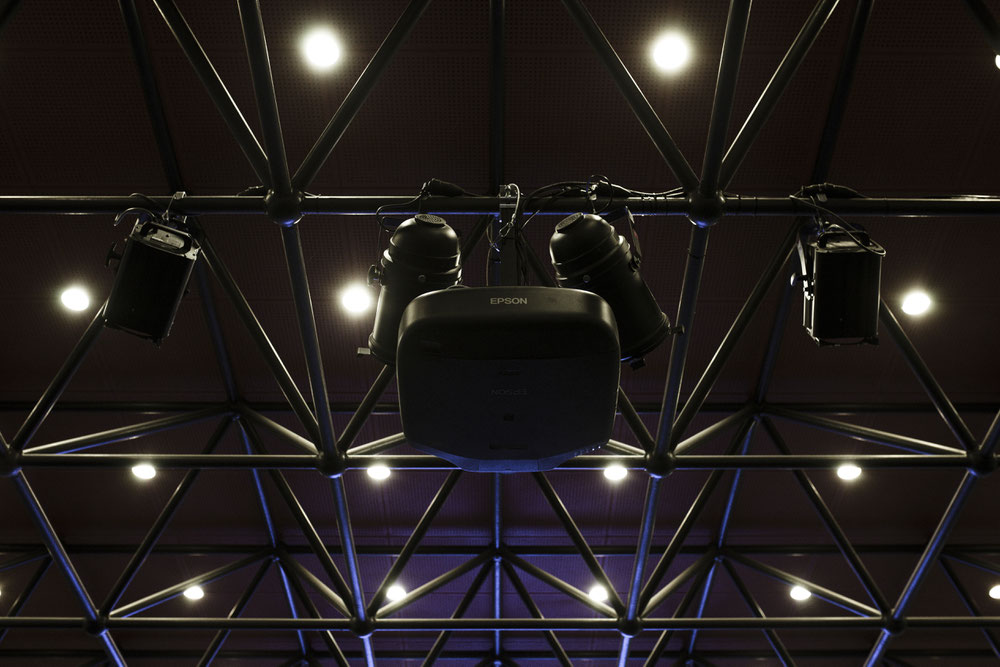

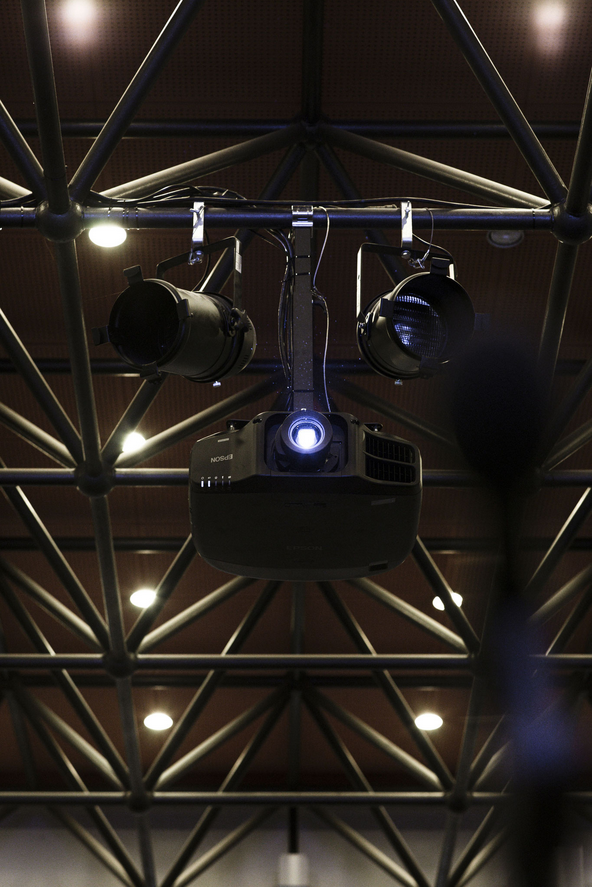

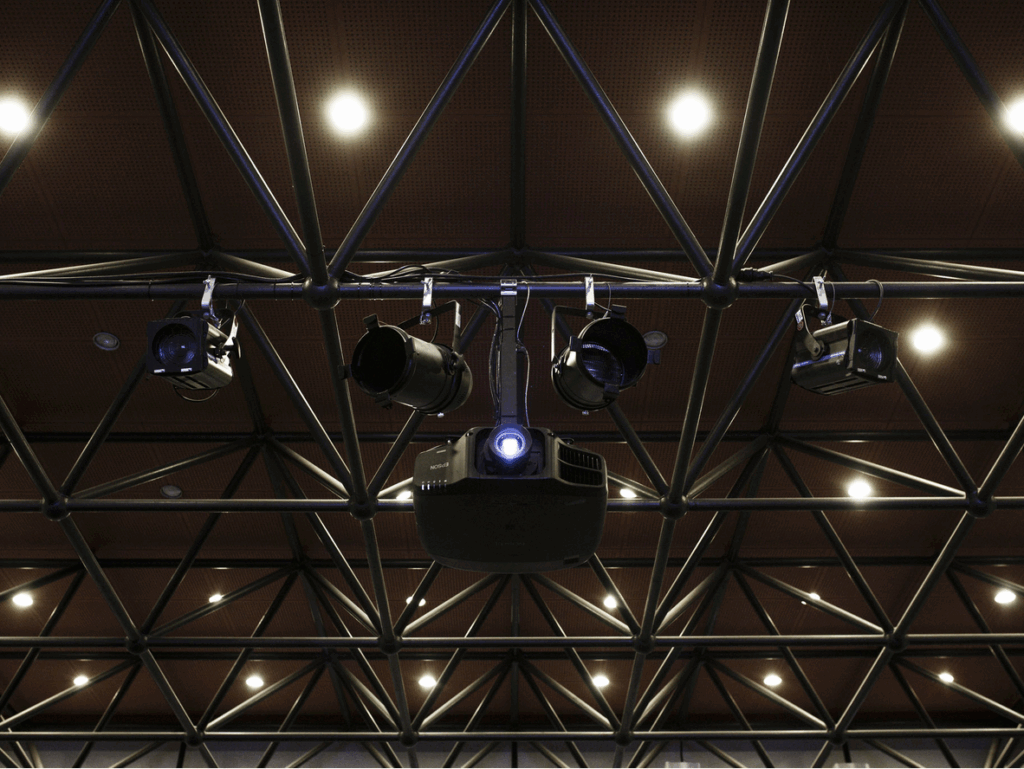

Der Beamer wurde an einer höhenverstellbaren Traversenhalterung mit einer Tragkraft von 500 Kg (Traversenhalter) bzw. 50 Kg (Beamerhalter) montiert und zusätzlich mit Sicherungsseilen versehen. Der Beamer selbst wiegt ca. 14 Kg - hohe Sicherheit ist folglich gewährleistet.

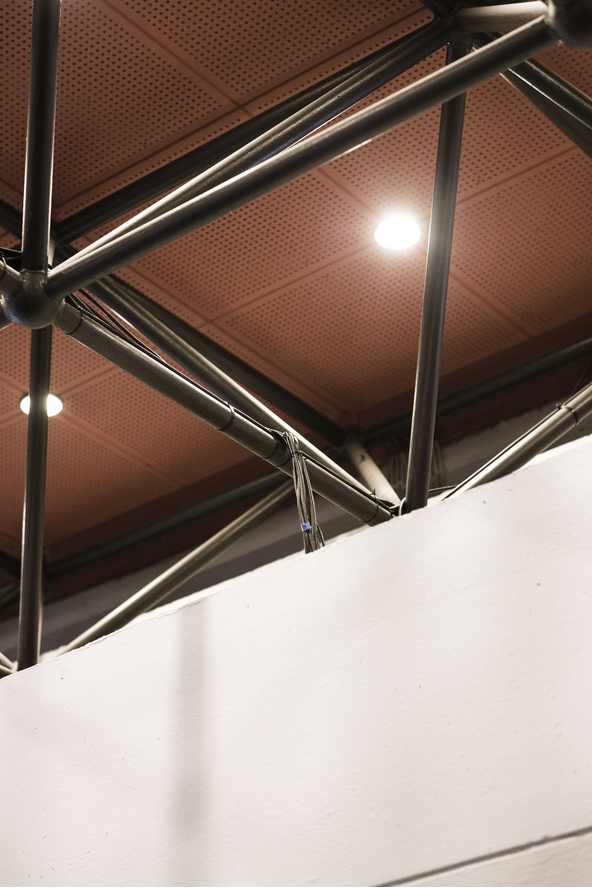

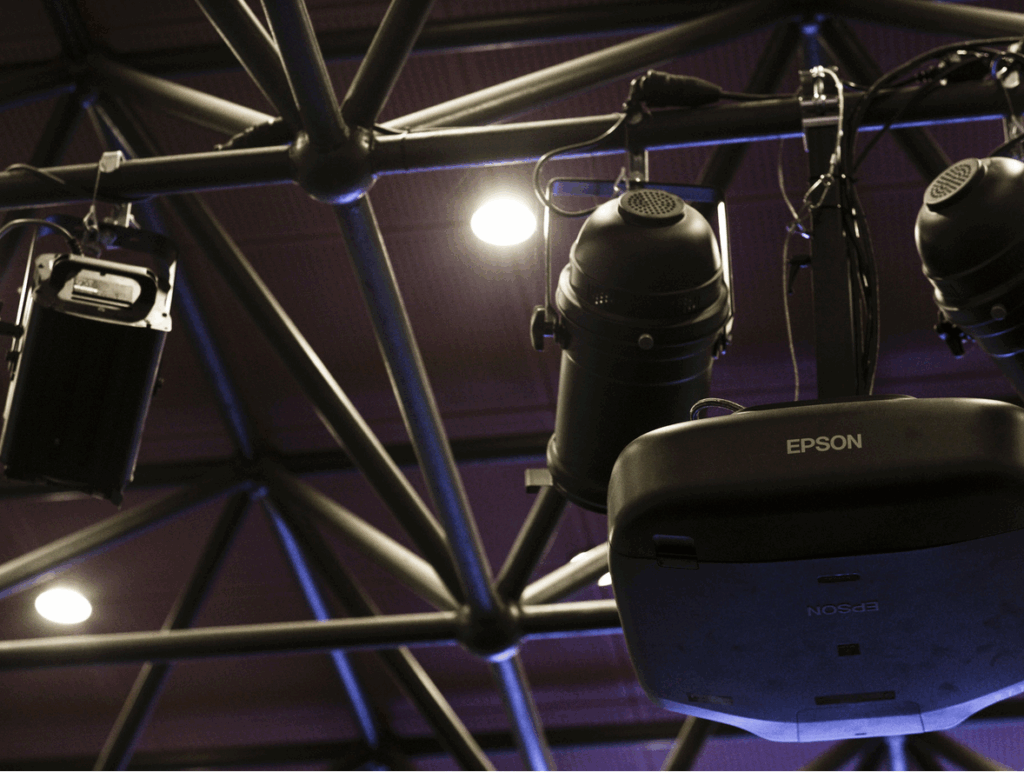

Die Stromleitung und die Signalstrecken (HDMI, VGA, Cat6, Cat7) - alle in schwarzer Farbe - wurden paralell zur vorhandene Verkabelung der montierten Strahler (Lampen) auf der schwarzen Traversenstange verlegt und fixiert.

Somit können in dem hellen Raum sowohl Präsentationen als auch Bilder, Filme etc. mit idealen Farben und hohem Kontrast dargestellt werden. Für die verschiedenen Anwendungen (Präsentation, Film) haben wir definierte Bildvoreinstellungen im Videoprojektor hinterlegt, zumal der Beamer auch ein 4k eShift Panel hat.  Gleichzeitig und auch aufgrund des internationalen Publikums welches mit unterschiedlichsten alten und neuen Notebooks und anderen Zuspielgeräten hier aktiv wird, haben wir alle möglichen Signalwege installiert, 2 xHDMI, VGA, RJ45 Netzwerk und HDBaseT. Insbesondere HDBaseT ermöglicht die Zuspielung über sehr weite Strecken (bis 100 Meter).

Auch wenn aktuell nicht alle Signalwege genutzt werden, achten wir bei solchen hochwertigen und langlebigen Installationen immer auf Flexibilität und Redundanz.  Was heute evtl. nicht bedacht wurde, wird zukünftig evtl. wichtiger und es ist immer schön, die passende Signalstrecke zur Verfügung zu haben (zumal ein Kabel mehr das Gesamtbudget kaum erhöht und der Montageaufwand ist gleich, egal ob ein oder zwei Kabel verlegt werden).

In der Bildergalerie sehen Sie nochmal alle Details und können die Bilder auch vergrößern.

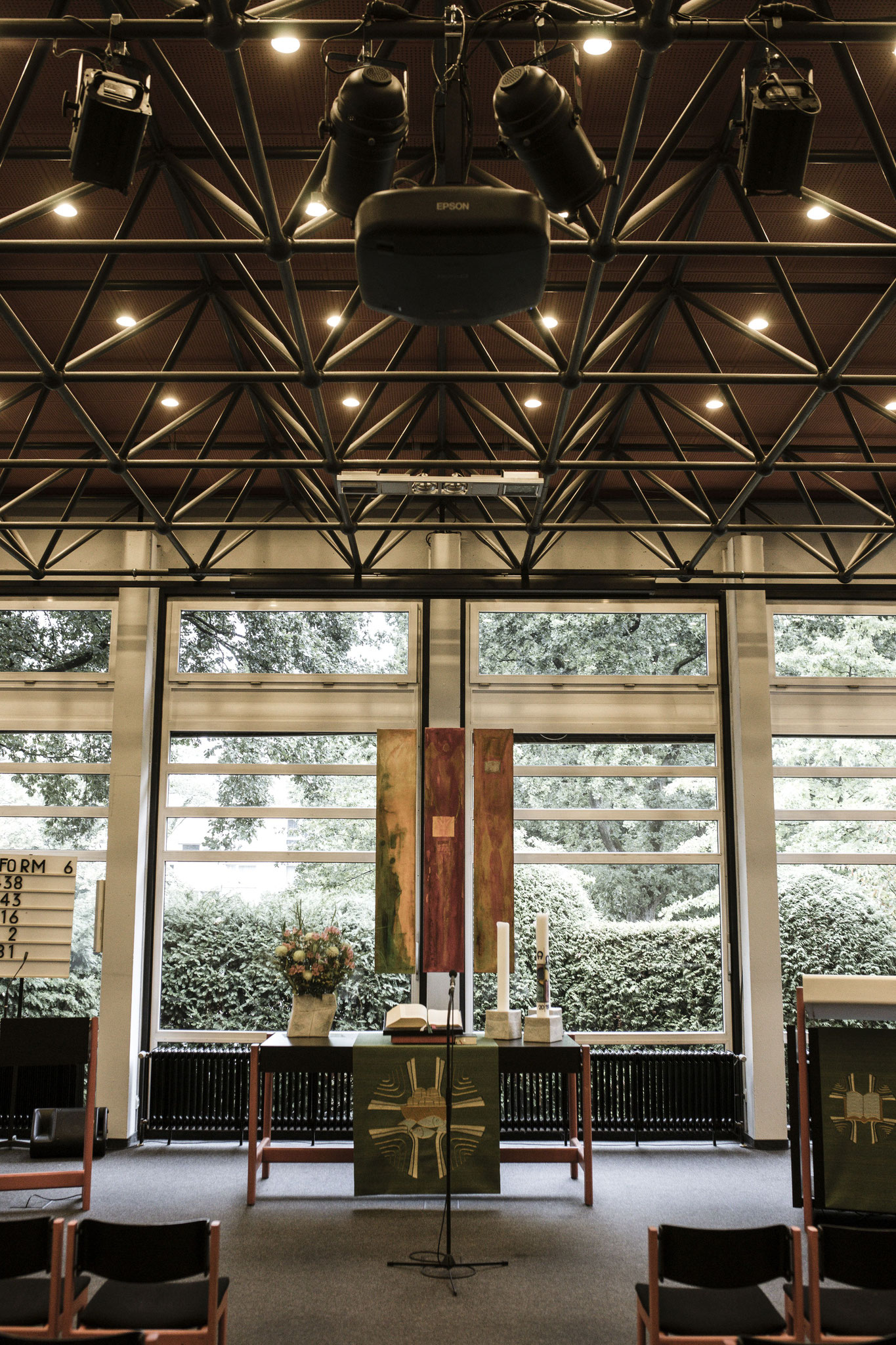

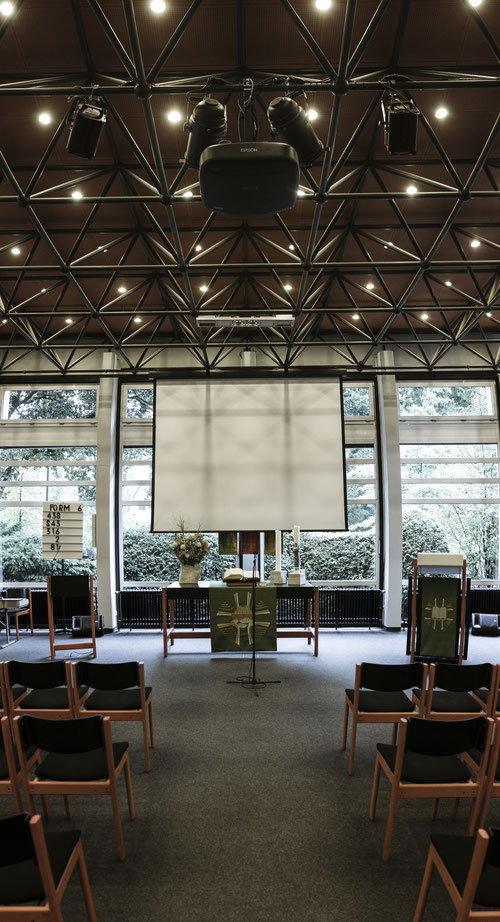

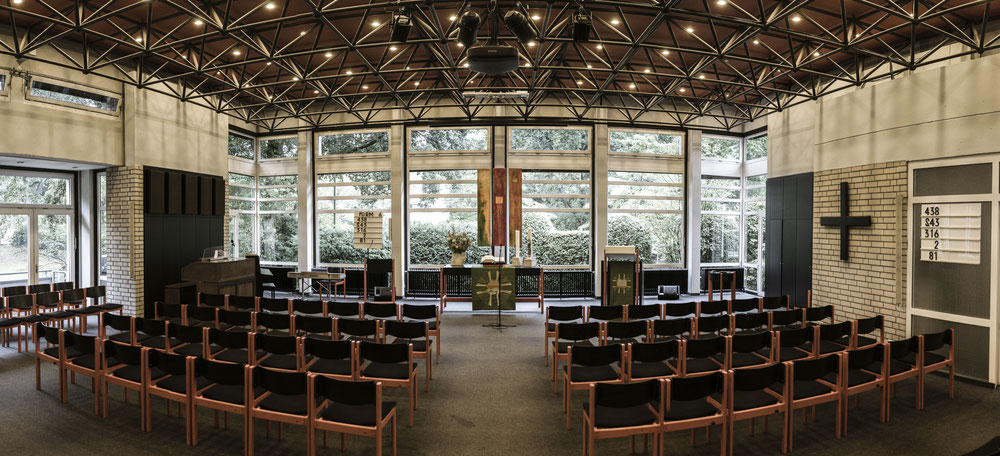

Hier sehen Sie im Einzelbild und in der folgenden Bildergalerie die Gesamtansicht des Raumes, nach Fertigstellung.
